가스분석기

제품 타입	Gas Analyzer System
측정 원리	비분산 적외선/열전도/전기 신호 기반 복합 가스 측정
측정 대상	CO, CO₂, H₂, CH₄, O₂, 이슬점 등
출력/인터페이스	아날로그 출력, 디지털 통신(Modbus, Profibus, Ethernet)
전원	230 VAC / 115 VAC
적용	열처리로 분위기 모니터링/제어

제품 소개

가스 분석기는 열처리 공정의 분위기 가스 상태를 실시간으로 측정하고 분석하는 계측 장비로, CO, CO₂, H₂, CH₄, O₂ 및 이슬점(Dew Point) 등 주요 가스 성분을 정확하게 감지해 공정 신뢰성, 품질 및 에너지 효율을 확보할 수 있도록 설계된 시스템입니다. 최신 비분산 적외선(NDIR) 센서, 열전도 센서, 전기 신호 분석 기술을 조합하여, 연속적인 가스 농도 측정, 데이터 로깅, 자동/수동 보정, 외부 통신(예: Modbus, Profibus, TCP/IP) 등 다양한 기능을 제공합니다. 열처리로 분위기 제어, 노 공정 개선, 품질 보증 및 안전 관리 등 다양한 산업 환경에서 핵심적인 분석 장비로 활용됩니다.

제품 특징

다중 가스 측정	CO, CO₂, H₂, CH₄, O₂, 이슬점 등 최대 6개 가스 성분 측정 가능
높은 정확도 및 반복성	비분산 적외선(NDIR) 및 최신 트랜스듀서 기술로 고정밀 측정
실시간 온라인 측정	열처리로 분위기 분석을 실시간으로 모니터링
자동 보정 기능	Zero/Span 자동 보정, 빠른 보정 수동 모드
다양한 통신 인터페이스	Modbus, Profibus, Ethernet TCP/IP 및 디지털/아날로그 I/O
데이터 로깅	내부 메모리 + USB 저장/전송 기능
사용자 인터페이스	다국어 메뉴 구조 및 직관적 키패드/디스플레이

기술사양

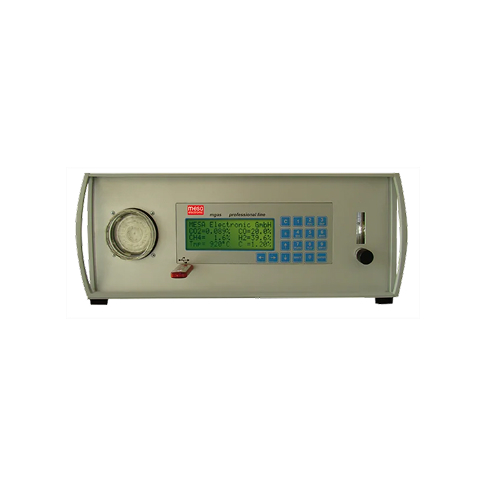

M-Gas 5.x

M-Gas 5.x는 최대 6종의 가스를 동시에 측정할 수 있는 다채널 가스 분석기로, 열처리로 내부 분위기를 실시간으로 분석하고 공정 제어에 필요한 핵심 데이터를 제공합니다. 8개의 아날로그 출력과 8개의 디지털 입·출력을 기본으로 지원하며, 추가 직렬 인터페이스를 통해 Modbus, Ethernet/TCP, Profibus 등 주요 산업용 통신 프로토콜과 연동할 수 있어 자동화 시스템과의 통합이 용이합니다. 모든 입·출력 채널은 알람, 교정 동작, 시간 제어, 펌프 스위치 제어 등 다양한 기능으로 유연하게 설정할 수 있습니다.

장비에는 USB 데이터 전송 기능과 16MB 내부 메모리가 탑재되어 측정 데이터를 안정적으로 저장·관리할 수 있으며, 모든 가스 성분에 대해 제로(Zero) 및 스팬(Span) 자동 교정 기능을 제공합니다. 또한 표시된 가스 농도를 현장에서 즉시 보정할 수 있는 빠른 교정(Quick Calibration) 기능을 통해 유지보수 효율성을 높였습니다. 높은 이슬점 또는 낮은 공정 온도와 같은 비정상 조건에서는 장비를 자동으로 차단하는 보호 기능을 설정할 수 있어, 분석기의 수명과 장기 안정성을 효과적으로 확보할 수 있습니다.

M-Gas 5.x에 적용된 가스 변환기는 비분산 방식의 가스 분석 기술을 기반으로 하여, 높은 측정 정밀도와 장시간 안정성, 우수한 반복성을 제공하며 열처리 공정에 요구되는 신뢰성 높은 분위기 가스 분석을 가능하게 합니다.

구 조	휴대용 또는 판넬 설치형
크 기	휴대용 : 450 x 200 x 440 ( W x H x D ) 판넬설치형 : U=4, HP=84, D=400mm
무 게	약 14kg
보호형	IP 20 to IEC 529
전 원	230V + 4% / -10%, 50 / 60Hz 115V ± 10%, 50 / 60Hz
통 신	Modbus RS232, RS422, RS485
측정가스	Co, Co₂, H₂, CH₄, C, O₂ (최대6 가스)
추가 계산	% CP ℃ 로점 ( dew point )
예 열	약 10분

온 도	보관 : +0 ~ +50°C 운영 : +5 ~ +40°C
측정범위	Co	0 ~ 35%
	Co₂	0 ~ 0.5%
		0 ~ 1%
		0 ~ 2%
	H₂	0 ~ 80%
	CH₄	0 ~ 5%
		0 ~ 10%
		0 ~ 20%
	°C	0 ~ 1200°C
	C	0 ~ 1.50%
	O₂	0 ~ 1300mV
	DP	-30 ~ +30°C
