PCB 커넥터
제품 정보
| 제품 타입 | PCB Thermocouple Connector |
|---|---|
| 대상 센서 | 열전대(Thermocouple) / RTD 회로 |

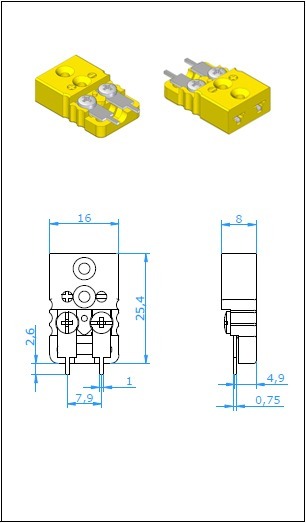

| 설치 형태 | PCB 실장(Flat / Rear / Side Mounting) |
| 허용 온도 범위 | Thermoplastic ~220 °C / 고온 옵션 모델 |
| 연결 방식 | PCB 솔더 접합 / 패널 결합 인터페이스 |
제품 소개

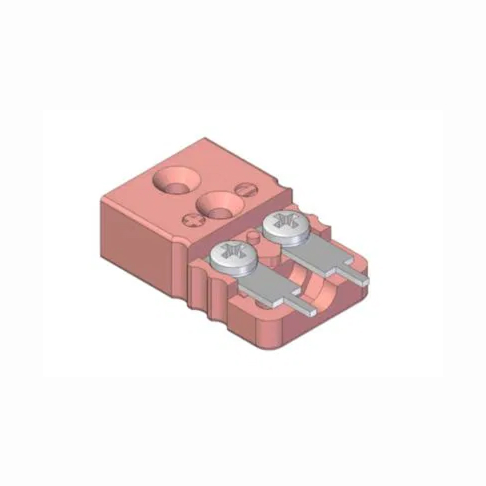

PCB Thermocouple Connector는 온도센서(열전대/RTD) 신호를 인쇄회로기판(PCB)에 직접 연결하기 위한 전용 커넥터입니다. PCB 솔더링 접합 구조로 설계되어 리플로우/솔더 공정에 최적화되어 있으며, Flat(평판), Rear(후면), Side(측면) 방식 등 다양한 실장 방향 옵션으로 PCB 설계 유연성을 제공합니다. 이 커넥터는 소형 전자장치, 모듈형 시스템, 측정기 내장 회로 등에서 신호 접속 안정성과 공간 효율을 동시에 확보할 수 있도록 구성됩니다.
제품 특징
| PCB 실장 최적화 | Flat, Rear, Side 등 다중 실장 방향을 지원하는 구조 |
|---|---|
| 솔더 접합 신뢰성 | PCB 솔더 공정(리플로우/수동)에서 견고한 결합 제공 |
| Compact·소형 구조 | PCB 공간 제약 환경에서도 설치 유연성 확보 |
| 색상 코드 대응 | 열전대 규격에 따른 국제 표준 색상식별 지원 |
| 고온 옵션 | Thermoplastic 외 고온 대응형 PCB 커넥터 옵션 제공 |
기술 사양
| 용도 | 열전대 및 RTD용 미니 잭 회로에 직접 납땜이 가능한 구조 |
|---|---|
| 구성 | 글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 튼튼한 일체형 디자인 PCB에 납땜이 가능한 구리 핀 |
| 선 굵기 | 0.6mm까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 200℃ |
| 칼라코드 | Ansi, IEC, DIN, JIS 등 |
