스탠다드 커넥터
제품 정보
| 제품 타입 | Standard Thermocouple & RTD Connector |
|---|---|
| 대상 센서 | 열전대(Thermocouple) / RTD 회로 |
| 구조 타입 | Solid Pin / Hollow Pin |
| 허용 온도 범위 | Thermoplastic 220 °C Thermoset 350 °C Ultra High Temp 425 °C Ceramic 650 °C |
| 연결 방식 | 프러그 & 잭 접촉 구조, 스크류형 배선 |
제품 소개

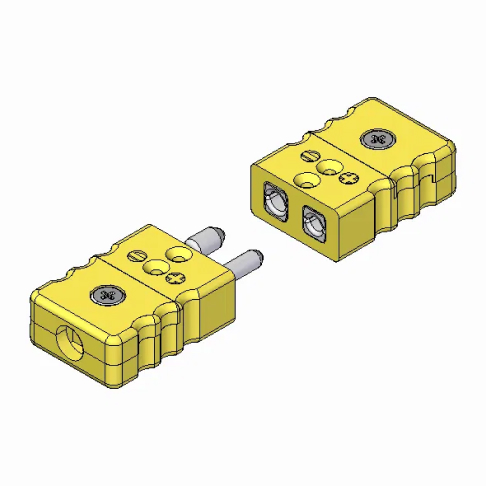

스탠다드 커넥터는 열전대(Thermocouple) 및 RTD 온도 측정 회로에서 센서 신호를 안정적으로 연결하기 위한 표준형 커넥터 솔루션입니다. 고정형 Solid Pin 및 경량 Hollow Pin 구조와, 센서 케이블과 시스템 간의 접촉 안정성·내구성·호환성을 제공합니다. 커넥터는 플러그(Plug) 및 잭(Jack) 구조로 구성되어 있으며, 다양한 색상 코드와 핀 구성으로 열전대/RTD 회로의 정확한 신호 전송을 지원합니다.
제품 특징
| Solid & Hollow Pin 구조 | Solid Pin은 높은 접촉 신뢰성, Hollow Pin은 경제적 대안 제공 |
|---|---|
| 다양한 온도 등급 | 220 °C부터 650 °C까지 여러 온도 등급 제공 |
| 편리한 배선 구조 | 중앙 커버 스크류 및 샌드위치 단자 구조로 빠른 와이어링 가능 |
| Polarized 핀 | 편극 설계로 잘못된 접속을 방지 |

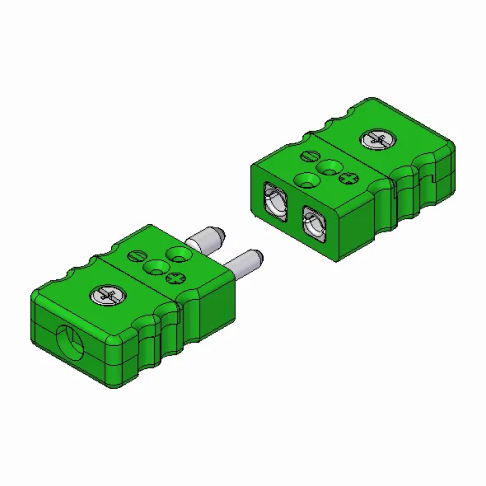

| 색상 코드 옵션 | IEC/ANSI/DIN/JIS 등 다양한 표준 색상 코드 제공 |
기술 사양

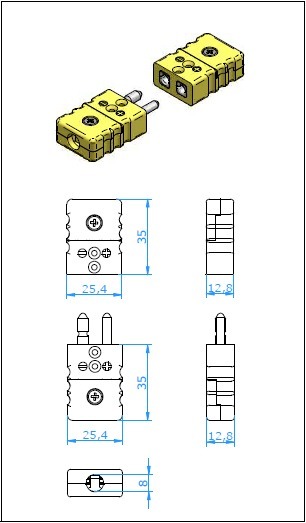

| 용도 | 열전대 및 RTD용 스탠다드 커넥터 |
|---|---|
| 구성 | 글라스 충진 나이론 바디 극(極)성을 갖은 할로우 핀으로 확실한 결선 합선 방지를 위한 금형 가림막 아연도금 스틸 나사 중앙에 위치한 나사는 빠른 결선에 용이 |
| 선 굵기 | 2.0mm 까지 사용 최대 케이블 굵기 : 8.0mm |
| 사용온도 | 최대 200 ℃ |
| 칼라코드 | Ansi, IEC 규격 |

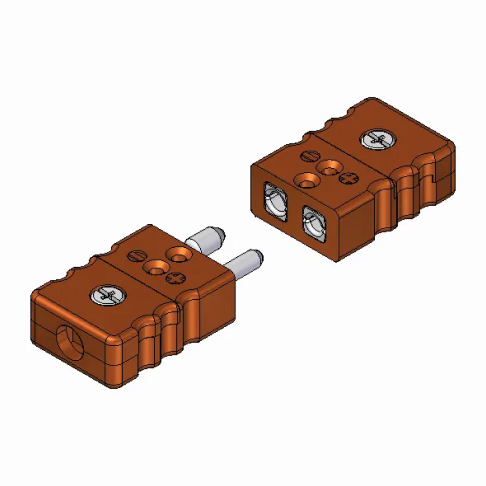

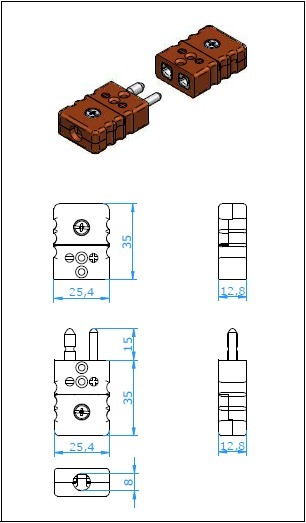

| 용도 | 열전대 및 RTD용 스탠다드 커넥터 고온용에 맞는 열경화성 수지 사용 |
|---|---|
| 구성 | 열경화성 수지 바디, 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 |
| 선 굵기 | 2.0mm 까지 사용 최대 케이블 굵기 : 8.0mm |
| 사용온도 | 최대 350 ℃ |
| 칼라코드 | 갈색 (본체 커버에 교정된 타입 표기) |

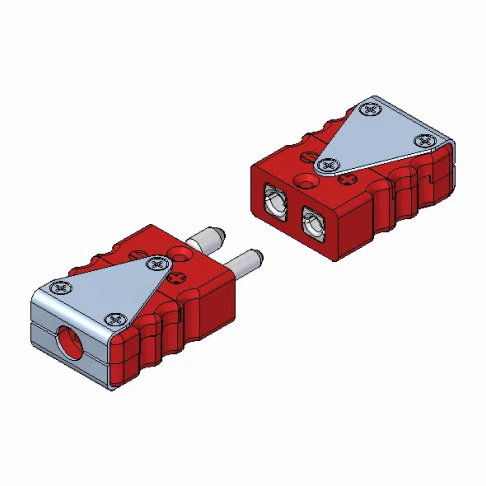

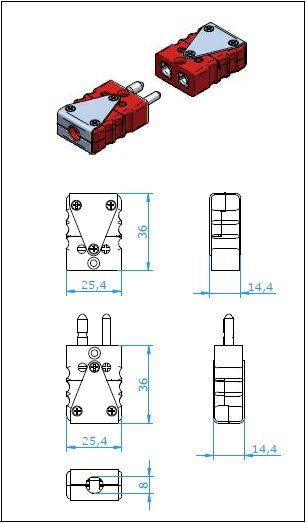

| 용도 | 열전대 및 RTD용 스탠다드 커넥터 초고온용에 맞는 플라스틱 화합물 디자인 솔리드핀과 할로우핀 디자인 |
|---|---|
| 구성 | 플라스틱 화합물 바디, 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 가혹한 환경에서도 사용 가능한 스테인리스 브래킷과 나사 |
| 선 굵기 | 2.0mm 까지 사용 최대 케이블 굵기 : 8.0mm |
| 사용온도 | 최대 540℃ 상용 425℃ |
| 칼라코드 | 갈색 (본체 커버에 교정된 타입 표기) |

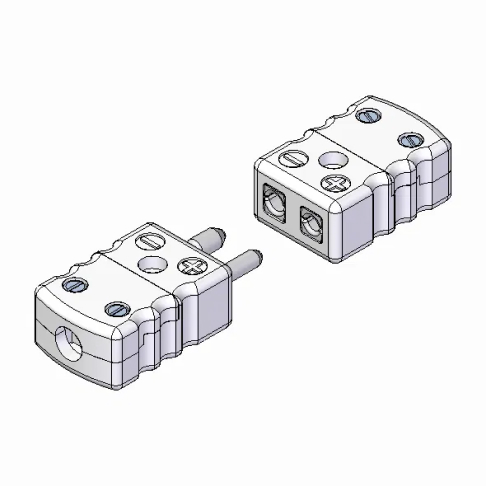

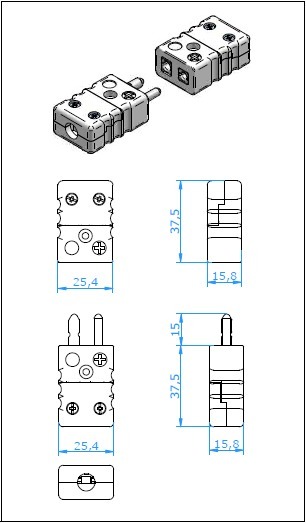

| 용도 | 열전대 및 RTD용 커넥터 가는 선과 MI 케이블에 사용 |
|---|---|
| 구성 | 플라스틱 화합물 바디, 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 쉬운 선 작업을 위한 큰 나사 합선 방지를 위한 금형 가림막 일체형 디자인 고 순도의 알루미나 바디 |
| 선 굵기 | 2.0mm 까지 사용 최대 케이블 굵기 : 8.0mm |
| 사용온도 | 최대 650℃ |
| 칼라코드 | 흰색(본체 위 원의 색깔로 교정된 타입 표기) Ansi, IEC, DIN 등 |
