습식분쇄기

제품 타입	Wet Grinder / High-Shear Size Reduction Machine
처리 방식	로터-스테이터 고전단 습식 분쇄
작동 원리	회전 로터와 고정 스테이터 사이 전단력에 의한 분쇄·혼합
주요 응용	균질화, 유화, 분산, 혼합, 탈집, 추출 등 다목적 처리
적합 산업	식품, 화학, 제약, 페인트/코팅, 재활용 등
구성 옵션	냉각/가열 재킷, 다양한 재질, ATEX 인증 옵션

제품 소개

습식 분쇄기는 로터(회전부)와 스테이터(고정부) 구조를 기반으로 한 고전단 장비로, 두 부품 사이의 매우 좁은 간극에서 강한 전단력을 발생시켜 다양한 물질을 효과적으로 처리합니다. 이 과정에서 원료는 단순히 잘게 분쇄되는 것뿐만 아니라, 동시에 혼합, 유화, 분산까지 이루어집니다.

특히 저점도 액체부터 고점도 페이스트까지 폭넓은 물질에 적용 가능하며, 하나의 장비에서 여러 공정을 동시에 수행할 수 있어 공정 단순화와 생산성 향상에 기여합니다. 또한 입자 균질화, 응집된 물질의 분해(탈집), 용해 촉진, 반응 속도 향상 등 다양한 가공 목적을 충족할 수 있습니다.

장비는 냉각 및 가열이 가능한 재킷 구조, 다양한 로터-스테이터 조합, 그리고 공정에 맞는 재질 선택 등을 통해 고객의 제품 특성과 운전 조건에 맞게 최적화가 가능합니다.

제품 특징

고전단 습식 분쇄	로터-스테이터 사이 전단력으로 미세·거친 분쇄 및 혼합 처리
다기능 공정 처리	유화(Emulsifying)·분산(Dispersing)·혼합(Mixing)·추출(Extracting)
맞춤형 구성	재질 선택, 냉각/가열 옵션, 로터-스테이터 패턴 다양화
넓은 응용 범위	석유 화학, 아스팔트, 식품, 제약, 코팅, 재활용 등 다수 산업 응용
견고한 구조	장시간 운전 성능, 유지보수 및 커터 교체 용이
공정 효율	심층 전단 응력으로 고속·고정밀 처리

응용 및 용도

식품 및 음료 소재 가공: 소스, 에멀션, 분산 혼합
화학 산업: 개질 아스팔트, 첨가제 용해, 폴리머 분산 등
제약/바이오: 고점도 혼합, 유화/분산 공정
코팅/페인트: 안료 분산, 복합액 균질화
재활용/폐기물 처리: 복합재 분쇄 및 재처리
건설 소재: 에멀션, 화합물 처리

선택 가이드

모델 출력/전력 — 생산량/처리량에 맞는 구동 파워
냉각/가열 필요 여부 — 온도 민감 공정 시 냉각/가열 옵션
재질 선택 — 처리 물질의 화학적 특성/내식성
접속 규격 — 설치 환경과 장비 매칭
유지보수 환경 — 부품 교체/정비 접근성

기술사양

	생산용 모델				실험용

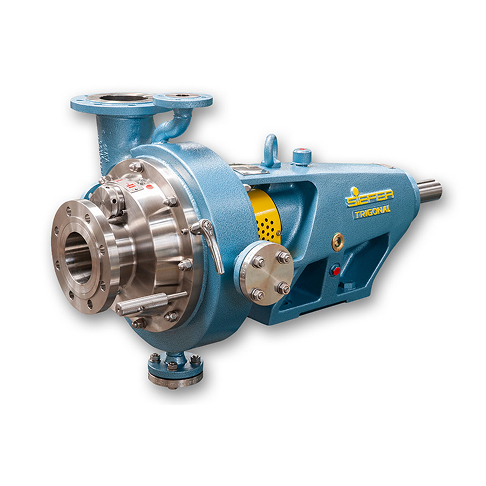

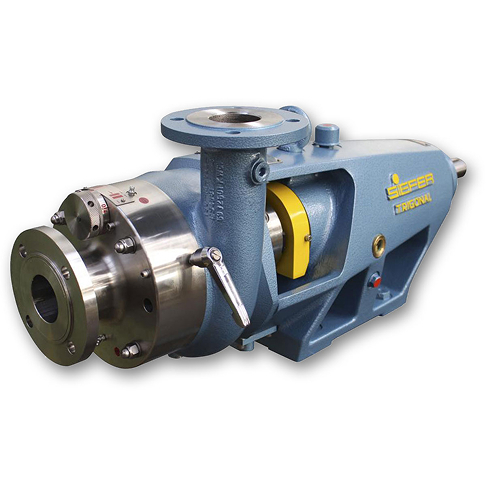

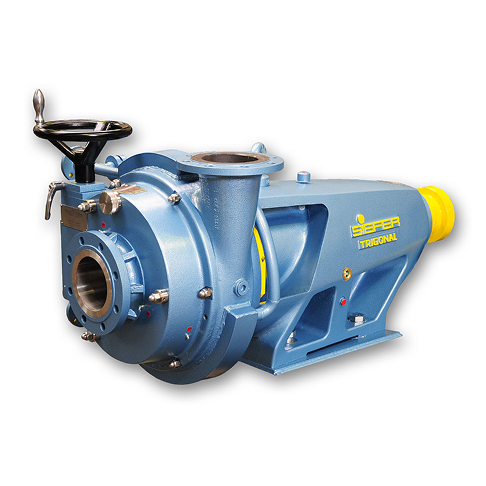

모델명	SM 180	SM 290	SM-D2	SM-D3	SM 102-28
출력 [m³/h]	4 to 28	6 to 120	15 to 150	20 to 250	0,006 to 1
펌프 압력 [bar]*	6	6	8	8	2
전기 출력 [KW]	7,5 to 45	15 to 110	15 to 140	90 to 240	3 to 11
속도 [최대/최소][1분]	5,400/3,000	3,800/1,500	3,800/1,500	1,800/1,500	13,200/4,000
파워 커필링의 트랜스미션	◎	○	○	○	○
파워 V 벨트의 트랜스미션	○	◎	◎	◎
규격 [높이/폭/길이]	420/420/980	480/500/1000	560/600/1200	650/800/1450	250/230/510
중량 [Kg, 악세사리 제외]	160	240	530	980	45
투입구 연결	65 (2,5″)	100 (4″)	100 (4″)	150 (6″)	25 (1″)
배출구 연결	65 (2,5″)	100 (4″)	100 (4″)	150 (6″)	25 (1″)
최대 허용 압력 [bar]+	16	16	16	16	16
최대 허용 온도 [°C]+	200	200	200	200	200
최대 속도 [RPM]+	5400	3600	3600	1900	13.200
가열 / 냉각	◎	◎	◎	◎	◎
최대 허용 압력 [bar]	6	6	6	6	6
최대 허용 온도 [°C]**	200	200	200	200	200
투입 물질의 최대 크기 [mm]	ø 30	ø 50	ø 50	ø 100	ø 5
건조물의 최대 비율 [%]	50	50	85	85	50
최대 소음 [dB(A)]***	65	63	65	65	62
분쇄 간격 조절	mech. Counter	mech. Counter	mech. Counter	mech. Counter	mech. Counter
분쇄 간격 표시	Scale	Scale	Scale	Scale	Scale
재료의 직접투입[회전자와 고정자 사이]	◎	◎	◎	◎	◎
현장에서 온도 측정	○	○	○	○	○
* : 평균	** : 250°C 까지 가능, + : 운전중			*** : 1m 거리에서의 소음
