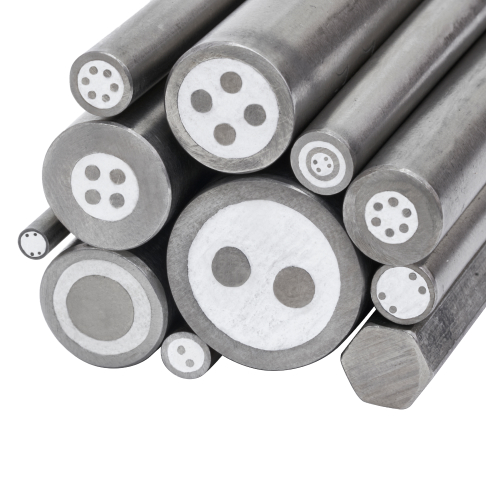

MI Cable

제품 타입	Mineral Insulated Cable (MI Cable)

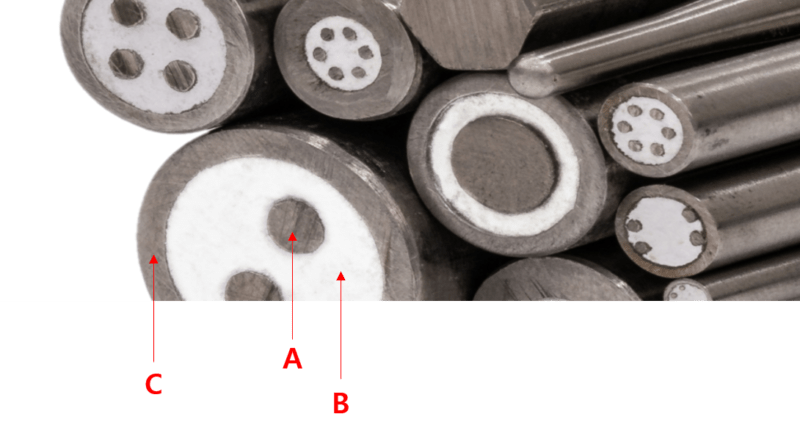

구성	금속 시스 + MgO 무기 절연 + 내부 도체
단면 구조	1~다중 코어 옵션
허용 온도 범위	최대 약 500 °C ~ 1,250’C (재질/사양별 상이)
적용 센서	열전대 / RTD / 기타 계측 회로

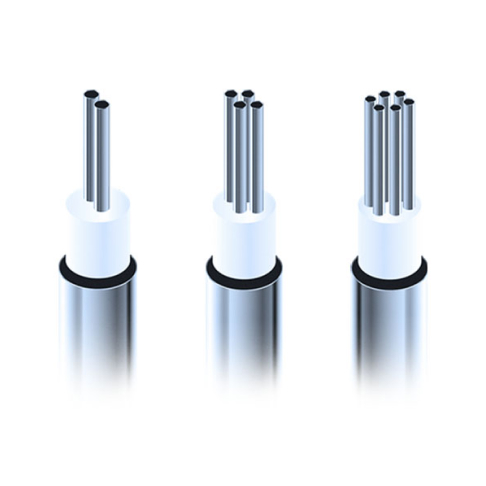

제품 소개

Mineral Insulated Cable(MI Cable)은 도체를 고밀도 무기 절연체(산화 마그네슘 MgO)로 감싸고 이를 금속 외피로 압축·성형한 구조의 고성능 절연 케이블입니다. MgO 절연층은 높은 내열성과 절연 특성을 가지며, 금속 시스 또한 기계적 강도와 내식성이 우수합니다. 이러한 구조는 온도 센싱 또는 제어 신호를 극한 환경에서도 안정적으로 전달하는 데 적합합니다. MI 케이블은 열전대/RTD 회로와 결합하여 고온, 고압, 화학/공정 환경에서도 전기적 신뢰성, 내환경성, 기계적 강도를 확보할 수 있도록 설계됩니다.

제품 특징

고온 내열성	MgO 절연 구조로 높은 온도에서도 안정적 절연 성능 유지
탁월한 내환경성	금속 시스가 습기/부식/화학적 영향에 대한 보호 제공
높은 기계적 강도	단선/압착/외부 충격에 견고한 구조
작은 직경·유연성	미네랄 케이블 구조로 좁은 공간에서도 설치 용이
신뢰성 높은 신호 전송	절연 재료 특성으로 신호 왜곡 최소화

기술 사양

옵션 정보

마그네슘 산화물(MgO) 절연 제품
K, J, T, E, N, R/S 타입
싱글, 더블, 트리플, Diagonal 타입
재질 : 340L, 310, 316L, 347, 446, 600, 625, 825, Hastelloy X 등
Heavy Wall
병렬 도체

적용 분야

항공 우주 산업
자동차
열처리
일반 산업

온도 범위

ASTM Type	Conductor Combination	Temperature Range( ℃ )	편차
ASTM Type	Conductor Combination	Temperature Range( ℃ )	Class 2	Class 1
K	Nickel-Chromium	0 ~ 277	± 2.5℃	± 1.5℃
K	Nickel-Aluminum	277 ~ 1260	± 0.75℃	± 0.4℃
J	Iron	0 ~ 277	± 2.5℃	± 1.5℃
J	Constantan	277 ~ 760	± 0.75℃	± 0.4℃
E	Nickel-Chromium	0 ~ 316	± 1.7℃	± 1.25℃
E	Constantan	316 ~ 871	± 0.75℃	± 0.4℃
N	Nicrosil	0 ~ 277	± 2.5℃	± 1.5℃
N	Nisil	277 ~ 1260	± 0.75℃	± 0.4℃
T	Copper Constantan	-59 ~ +93	± 0.83℃	± 0.75℃
T	Copper Constantan	+93 ~ +371	± 0.75℃	± 0.4℃
S	PT90 /Rh10	0 ~ 1400	± 1.5℃	± 0.6℃
S	PT90 /Rh10	0 ~ 1400	± 0.25℃	± 0.1℃
R	PT97 /Rh13	0 ~ 1400	± 1.5℃	± 0.6℃
R	PT97 /Rh13	0 ~ 1400	± 0.25℃	± 0.1℃
B	PT70 /Rh30	800 ~ 1600	± 0.5℃ over 800℃	± 0.6℃
B	PT70 /Rh30	800 ~ 1600	± 0.5℃ over 800℃	± 0.1℃

씨즈 재질별 사양

씨즈 재질	용해 온도	연속 사용 최대 온도	적용 시 참고사항
304L SS	1400 ℃	900 ℃	내식성 및 항산화성이 좋음
310S SS	1400 ℃	1150 ℃	고온에 강하며 스케일링에 강하다. 침탄, 환원 분위기에 대한 내성이 강함. 고온에서 유황가스에 대한 내성이 강함
316L SS	1370 ℃	925 ℃	내식성이 좋고 고온에서 변형이 없다. 인산과 초산에 함몰되지 않음. 유황산 화합물에 대한 내성이 좋음
321 SS	1400 ℃	870 ℃	고온에서 뛰어난 스케일 및 내식 강도. 산화, 유황, 환원 분위기에 알맞음
347 SS	1425 ℃	870 ℃	내식성이 아주 좋음. 425 ℃ 에서 875 ℃ 사이 가열과 냉각 적용에 우수함
446 SS	1480 ℃	1100 ℃	고온에서 항산화성이 좋음. 유황가스에 대한 내성이 좋음. 산화 및 환원 분위기에 잘 맞음
Inconel 600	1400 ℃	1150 ℃	고온에서 내식성이 뛰어남. 열에 강함. 유황이 없는 분위기에 사용됨. 산화 및 환원 분위기에 대한 내성이 좋음
Hastelloy X	1285 ℃	1150 ℃	고온에 강하며 항산화성이 매우 뛰어남. 고온에서 환원 분위기에 좋음

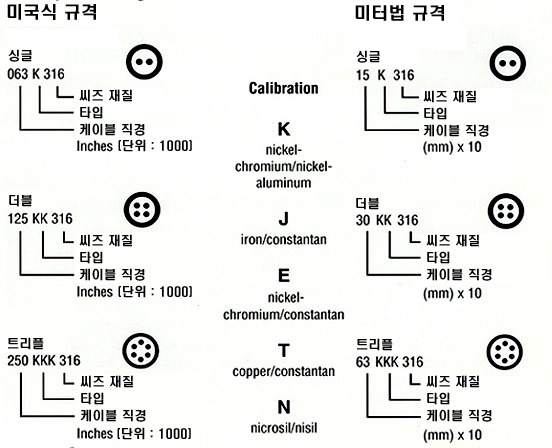

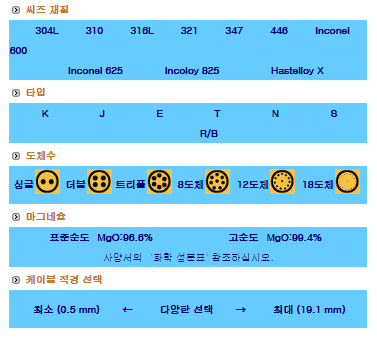

케이블 종류

마그네슘 산화물(MgO) 절연	특수 MgO 열전대 케이블
K, J, T, E, N, R, S, B 타입	Heavy Wall
싱글, 더블, 트리플, 멀티(최대 16 포인트)	티타늄 게터
직경 : 0.5 ~ 19.0mm 까지	도체 병렬 배열 / 교차 배열(더블)
씨즈 재질 : 304, 310, 316, 321, 347, 446, 600

사양에 따라 모든 종류의 써머커플 케이블 제작이 가능합니다.

싱글 열전대 케이블과 RTD 케이블

씨즈 직경		씨즈 벽 두께		단열재 두께		도체 직경		최고 근점 AWG
inch	mm	inch	mm	inch	mm	inch	mm	최고 근점 AWG
0.750	19.05	0.096	2.44	0.188	3.00	0.116	2.95	12
0.625	15.88	0.080	2.03	0.098	2.49	0.097	2.46	13
0.500	12.70	0.064	1.63	0.078	1.98	0.077	1.96	15
0.375	9.53	0.045	1.14	0.056	1.42	0.057	1.48	14
0.354	9.00	0.042	1.07	0.053	1.35	0.054	1.37
0.315	8.00	0.036	0.91	0.047	1.19	0.048	1.22	15
0.313	7.95	0.036	0.91	0.047	1.19	0.048	1.22	15
0.250	6.35	0.029	0.74	0.037	0.94	0.039	0.99	17
0.236	6.00	0.027	0.69	0.035	0.89	0.037	0.94	18
0.188	4.78	0.022	0.56	0.027	0.69	0.029	0.74	19
0.177	4.50	0.021	0.53	0.025	0.64	0.027	0.69	20
0.125	3.18	0.014	0.36	0.019	0.48	0.020	0.51
0.118	3.00	0.013	0.33	0.018	0.46	0.018	0.46
0.079	2.01	0.010	0.25	0.011	0.28	0.014	0.36
0.062	1.57	0.008	0.20	0.008	0.20	0.011	0.28
0.059	1.50	0.008	0.20	0.008	0.20	0.011	0.28
0.040	1.02	0.006	0.15	0.005	0.13	0.007	0.18

더블 열전대 케이블과 RTD 케이블

씨즈 직경		씨즈 벽 두께		단열재 두께		도체 직경
inch	mm	inch	mm	inch	mm	inch	mm
0.500	12.70	0.063	1.60	0.056	1.42	0.076	1.93
0.375	9.53	0.047	1.19	0.042	1.07	0.057	1.45
0.354	9.00	0.044	1.12	0.040	1.02	0.054	1.37
0.315	8.00	0.039	0.99	0.035	0.89	0.048	1.22
0.313	7.95	0.039	0.99	0.035	0.89	0.048	1.22
0.250	6.35	0.031	0.79	0.028	0.71	0.038	0.96
0.236	6.00	0.029	0.74	0.027	0.69	0.036	0.91
0.188	4.78	0.024	0.61	0.021	0.53	0.029	0.74
0.177	4.50	0.022	0.56	0.020	0.51	0.027	0.69
0.125	3.18	0.16	0.41	0.014	0.36	0.019	0.48
0.118	3.00	0.015	0.38	0.13	0.33	0.018	0.46
0.062	1.57	0.009	0.23	0.006	0.15	0.009	0.23
0.059	1.50	0.009	0.23	0.006	0.15	0.009	0.23

mm 단위의 직경 1.0 mm, 1.6 mm, 2.3 mm, 3.2 mm, 4.8 mm, 6.4 mm, 8.0 mm, 9.5 mm, 12.7 mm 등의 제품도 생산되고 있습니다.

Heavy Wall Simplex Thermocouple Cable

씨즈 직경		씨즈 벽 두께		단열재 두께		도체 직경
inch	mm	inch	mm	inch	mm	inch	mm
0.500	12.70	0.098	2.49	0.062	1.57	0.056	1.42
0.425	10.80	0.085	2.16	0.053	1.35	0.048	1.22
0.375	9.53	0.073	1.85	0.046	1.17	0.042	1.07
0.354	9.00	0.069	1.75	0.044	1.12	0.040	1.02
0.315	8.00	0.062	1.57	0.039	0.99	0.036	0.91
0.250	6.35	0.049	1.24	0.031	0.79	0.028	0.71
0.236	6.00	0.046	1.17	0.029	0.74	0.027	0.69
0.216	5.49	0.042	1.07	0.027	0.69	0.024	0.61
0.188	4.78	0.038	0.97	0.023	0.58	0.021	0.53
0.125	3.18	0.025	0.64	0.015	0.38	0.014	0.36

기타 케이블 규격 요구에 따라 가능합니다.

표준 선적 코일 규격, 무게 및 생산 길이

케이블 직경		코일 직경 (mm)	대략 무게 (kg/1000m)	대략 생산 길이 (m)
inch	mm	코일 직경 (mm)	대략 무게 (kg/1000m)	대략 생산 길이 (m)
0.750	19.10	직선 길이 최대 7m까지 선적 가능	1000.0	10
0.625	15.90		843.0	10
0.500	12.70		761.0	10
0.375	9.53		477.0	8 ~ 64
0.315	8.00	610 mm	298.0	12 ~ 94
0.250	6.35		194.0	19 ~ 146
0.236	6.00		170.0	21 ~ 162
0.188	4.78		115.0	34 ~ 257
0.177	4.50		101.0	39 ~ 289
0.125	3.18		51.0	78 ~ 609
0.118	3.00		44.0	88 ~ 650
0.079	2.00		19.6	100 ~ 700
0.063	1.60		13.0	100 ~ 700
0.059	1.50	250 mm	11.0	100 ~ 700
0.040	1.00	250 mm	4.9	100 ~ 700
