미니 커넥터
제품 정보
| 제품 타입 | Miniature Thermocouple & RTD Connector |
|---|---|
| 대상 센서 | 열전대(Thermocouple) / RTD 회로 |
| 극성 및 색상 | K, J, T, E, R/S 타입 및 IEC, ANSI 규격 색상코드 |
| 허용 온도 범위 |
Thermoplastic 220 °C Thermoset 350 °C Ultra High Temp 425 °C Ceramic 650 °C |
| 연결 방식 | 프러그 & 잭 접촉 구조, 스크류형 배선 |
제품 소개

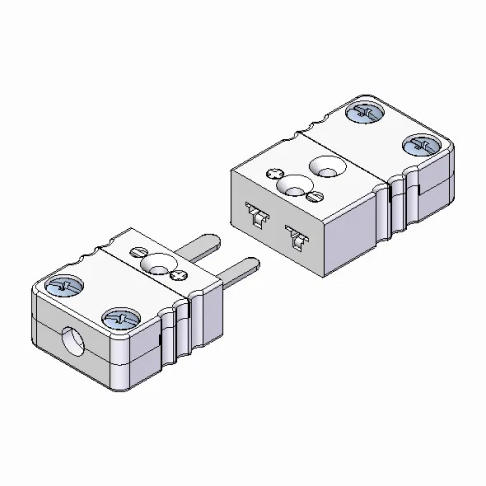

Miniature Thermocouple Connector는 열전대 및 RTD 회로용 소형 커넥터로, 작은 설치 공간이나 휴대형·경량 응용 환경에 최적화된 구조를 갖춘 제품군입니다. 소형 와이어(최대 Ø0.6 mm) 및 미네랄 절연 케이블(최대 Ø4.5 mm)에 대응하며, 플러그(Plug)와 잭(Jack)을 결합하는 표준화된 접촉 구조를 통해 신호 신뢰성과 설치 편의성을 동시에 제공합니다. 또한 기본형을 비롯해 고온(High Temperature), 초고온(Ultra High Temperature), 세라믹 바디 타입 등 다양한 옵션 구성을 지원하여, 설치 환경의 온도 조건과 적용 요구에 맞춰 유연한 시스템 구성이 가능합니다.
제품 특징
| 소형 구조 최적화 | 작은 설치 공간 및 얇은 와이어에 적합한 미니어처 설계 |
|---|---|
| Polarized 핀 구조 | 접속 방향 오류 방지 및 신호 혼선 방지 |
| 다양한 온도 등급 옵션 | 기본 ~220 °C부터 고온·초고온·세라믹 옵션 지원 |
| 열전대 규격 색상 코드 | 국제 표준(K, J, T 등) 색상 코드로 식별성 확보 |
| 간단한 배선/설치 | 샌드위치 단자 및 스프링 로드드 구조로 빠른 설치 |
기술 사양

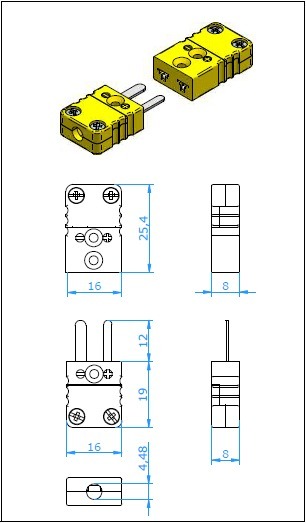

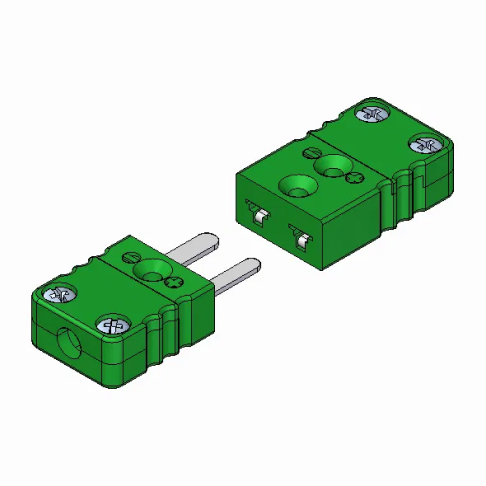

| 용도 | 열전대 및 RTD용 커넥터. 가는 선과 MI 케이블에 사용 |
|---|---|
| 구성 | 글라스 충진 고품질 내열 플라스틱 바디, 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 스테인리스 스틸 나사 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 200℃ |
| 칼라코드 | Ansi, IEC, DIN, JIS 등 |

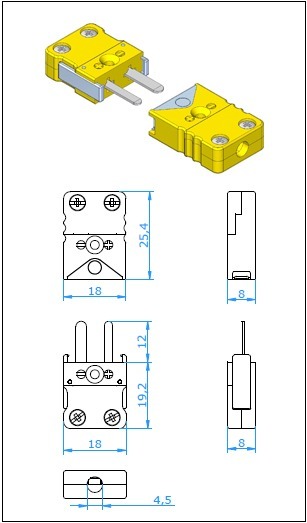

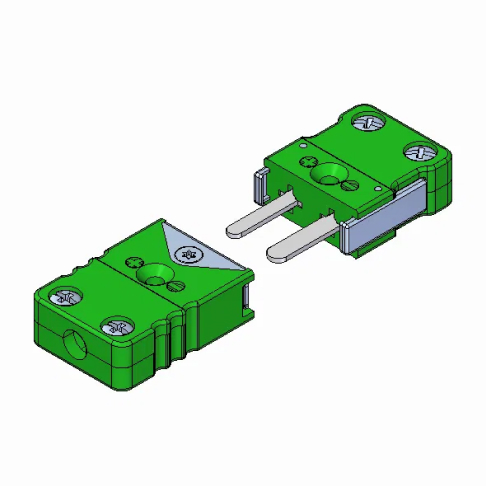

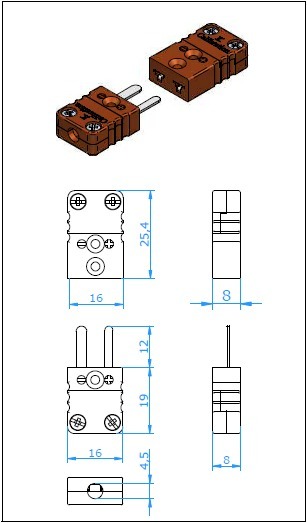

| 용도 | 열전대 및 RTD용 커넥터. 가는 선과 MI 케이블에 사용 고정 장치가 달려있어 진동으로 인한 분리를 방지할 수 있음 |
|---|---|
| 구성 | 글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 스테인리스 스틸 나사 스테인리스 스틸 고정 핀 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 200℃ |
| 칼라코드 | Ansi, IEC, DIN, JIS 등 |
| 용도 | 열전대 및 RTD용 커넥터. 가는 선과 MI 케이블에 사용 |
|---|---|

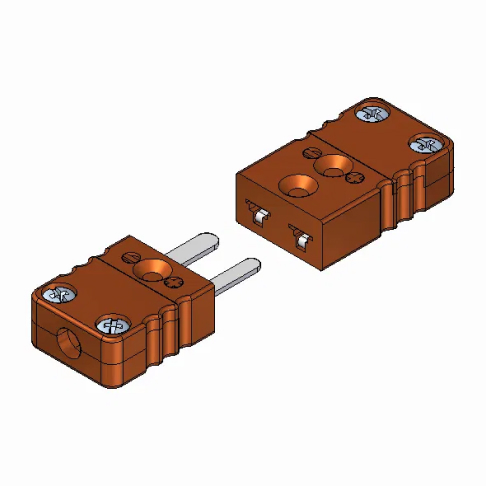

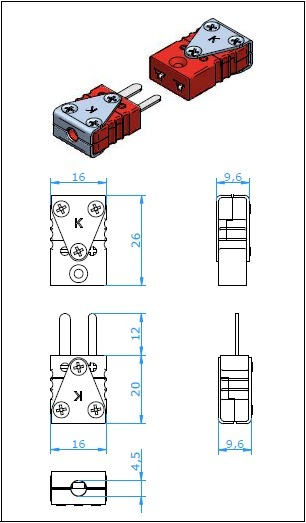

| 구성 | 글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 350℃ |
| 칼라코드 | 갈색 |
| 용도 | 열전대 및 RTD용 커넥터. 가는 선과 MI 케이블에 사용 |
|---|---|

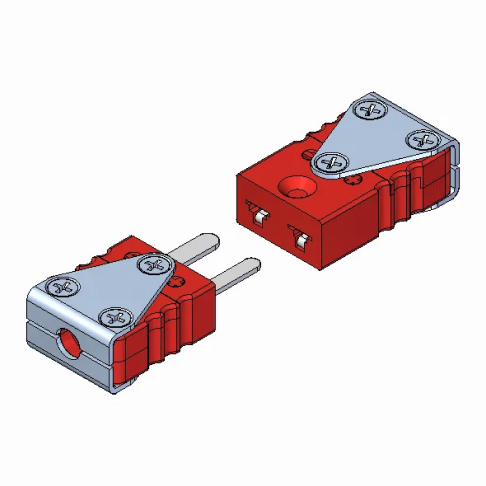

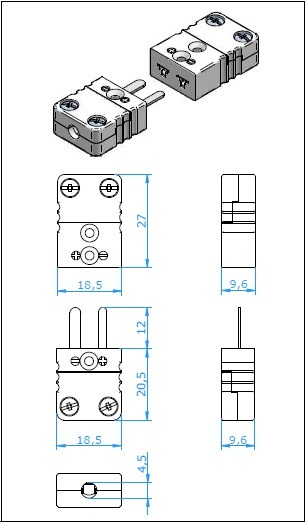

| 구성 | 글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 스테인리스 스틸 나사 본체 강성 강화를 위한 스테인리스 브래킷 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 540℃ 상용 425℃ |
| 칼라코드 | 갈색 (스테인리스 브래킷위에 교정된 타입 각인) |
| 용도 | 열전대 및 RTD용 커넥터. 가는 선과 MI 케이블에 사용 |
|---|---|
| 구성 | 세라믹 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 쉬운 선 작업을 위한 큰 나사 일체형 디자인 고순도의 알루미나 바디 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 650℃ |
| 칼라코드 | 흰색 (본체 위 원형의 색깔로 교정된 타입 표기) Ansi, IEC, DIN 등 |

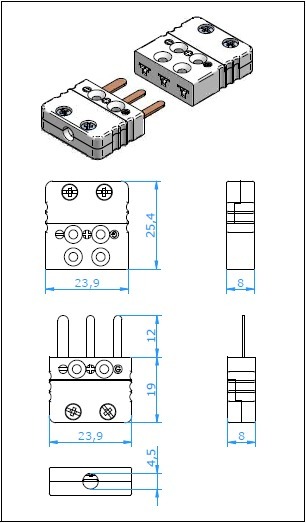

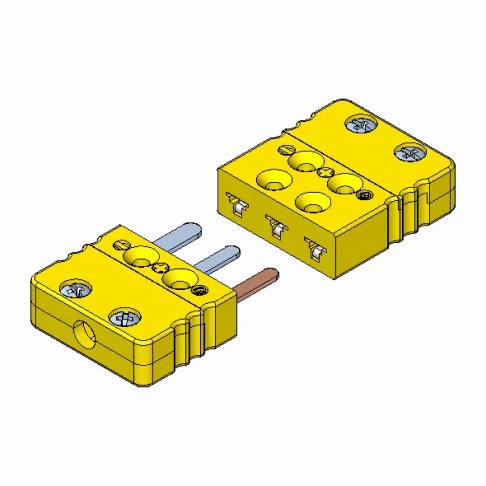

| 용도 | 열전대 및 RTD용 커넥터 가는 선과 MI 케이블에 사용(3번째 핀은 접지, 3선 RTD 연결 등에 사용) |
|---|---|
| 구성 | 글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 |
| 선 굵기 | 0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm |
| 사용온도 | 최대 200℃ |
| 칼라코드 | Ansi, IEC, JIS, DIN 등 |
