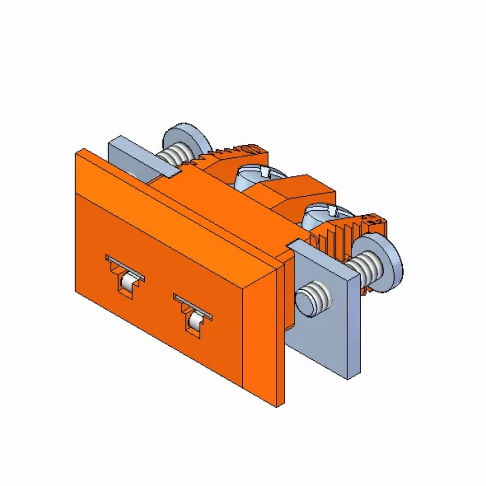

미니 판넬 커넥터

제품 타입	Miniature Panel Connector
대상 센서	열전대(Thermocouple) / RTD 회로
패널 장착 형태	Mini Panel Jack / Mini Panel Socket
허용 온도 범위	Thermoplastic ~220 °C Thermoset ~350 °C Ultra High Temp ~425 °C Ceramic ~650 °C
장착 방식	소형 패널 스크류 / 클립 / 잠금 구조

제품 소개

Miniature Panel Connector는 열전대 및 RTD 온도센서 회로를 소형 패널에 고정하여 작고 제한된 설치 공간에서도 안정적인 신호 접속을 구현할 수 있도록 설계된 소형 패널 커넥터입니다. Mini Panel Jack/Socket 형태로 제공되며, 패널 고정용 스크류·클립·잠금 구조가 적용되어 장착 신뢰성 및 접촉 안정성을 확보합니다. 또한 IEC/ANSI/DIN/JIS 등 국제 표준 색상 코드를 지원하여 다양한 센서 유형과 규격에 대응할 수 있습니다.

제품 특징

소형 패널 장착 설계	좁은 설치 공간에서도 패널 결합이 가능한 컴팩트 구조
표준 색상 코드 대응	IEC/ANSI/DIN/JIS 등 열전대/RTD 색상 식별 및 호환성 제공
내열 재질 옵션	Thermoplastic ~220 °C / Thermoset ~350 °C / Ultra High Temp ~425 °C / Ceramic ~650 °C 대응
잠금/락 기능	진동 및 환경 변화에 의한 분리 방지용 잠금 구조
다양한 패널 대응	소형 패널 두께/홀 크기 대응 유연성 확보

기술 사양

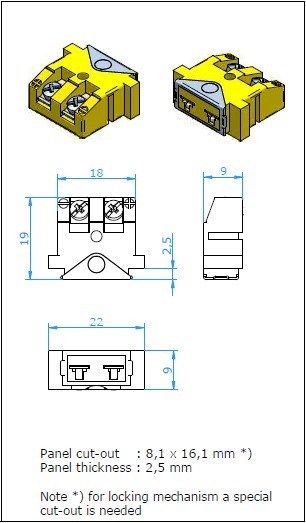

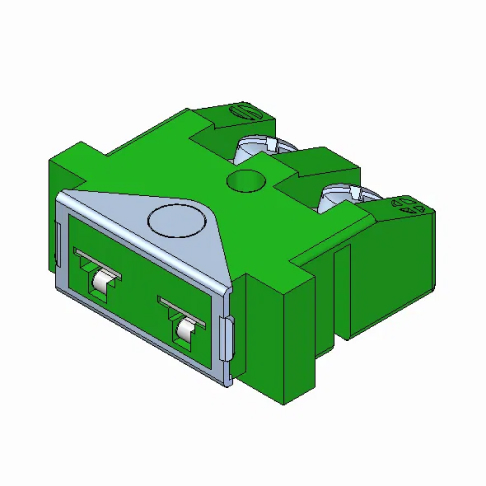

미니어처 판넬 락킹(Locking)

용도	열전대 및 RTD용 락킹 판넬 잭 미니 락킹 커넥터와 사용 시 진동에 의한 분리 방지
구성	글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 바디에 극성 표기
선 굵기	2.0mm 까지 사용
사용온도	최대 200℃
칼라코드	Ansi, IEC, DIN, JIS 등

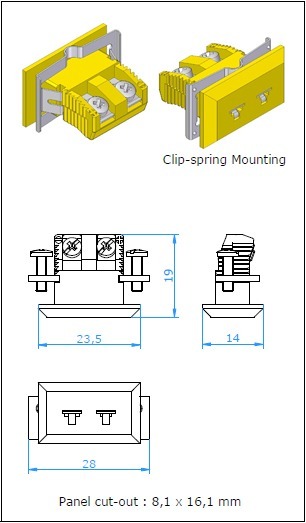

미니어처 판넬 잭

용도	열전대 및 RTD용 판넬 잭 스테인리스 브래킷과 2개의 나사 또는 클립 스프링 부착
구성	글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인 스테인리스 브래킷 혹은 스테인리스 클립스프링
선 굵기	2.0mm 까지 사용
사용온도	최대 200℃
칼라코드	Ansi, IEC, DIN, JIS 등

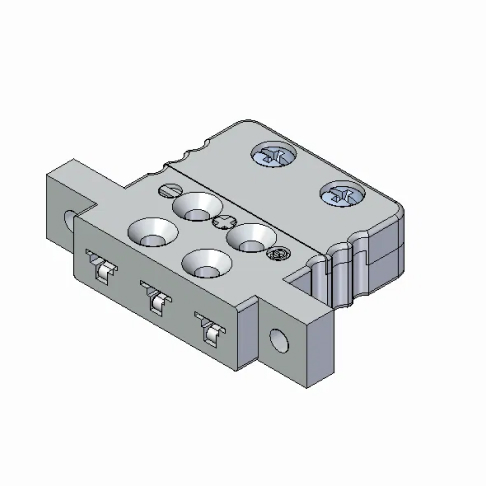

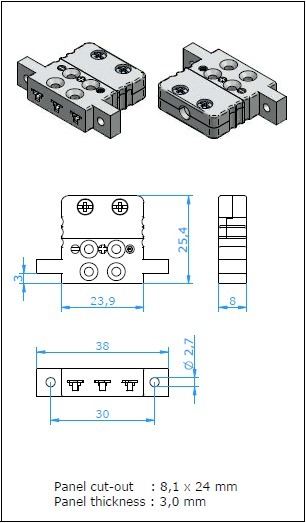

미니어처 판넬 잭 3P

용도	열전대 및 RTD용 판넬 잭. 가는 선과 MI 케이블에 사용 접지나 연속 실드 또는 3선식 RTD에 사용 싱글 회로 버전이나 연속 회로에 사용 2개의 2.5mm 나사로 마운팅
구성	글라스 충진 고품질 내열 플라스틱 바디 열전대용 핀과 스프링 하중이 있는 인서트 극(極)성을 갖은 할로우 핀으로 확실한 결선 샌드위치 구조로 쉬운 선 연결 합선 방지를 위한 금형 가림막 튼튼한 일체형 디자인
선 굵기	0.6mm 까지 사용 최대 케이블 굵기 : 4.5mm
사용온도	최대 200℃
칼라코드	Ansi, IEC, DIN, JIS 등
엑세서리	판넬 세트와 함께 사용
